時控開關控制時間繼電器：實現自動定時開、關的電器可以延時啟動或者延時關閉。

根據不同生產生活環境要求，以電機為例，需要在斷電之后延時5S后電機停止運轉，或者是在通電之后，電機延遲5S后再啟動，就需要時間繼電器進行完成。電機有自動定時開、關和延時啟動（停止）的需求，需要時控開關控制時間繼電器完成。

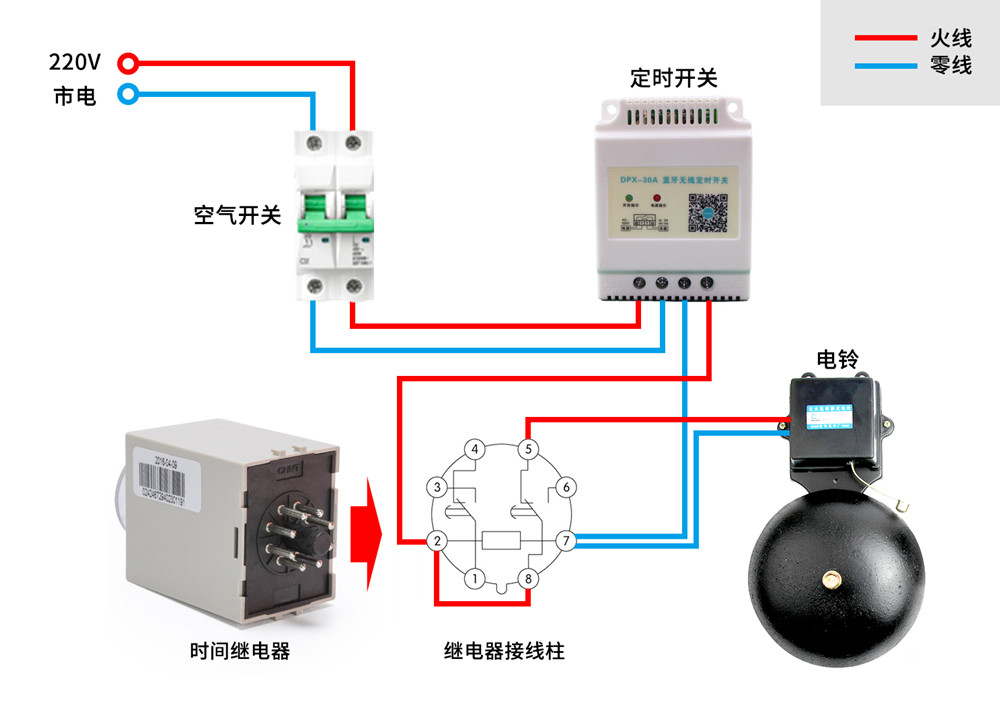

微電腦時控開關控制時間繼電器怎么接線？

1.把空氣開關和時控開關接上（空氣開關已經接入220V市電，并且處于斷開狀態）。

2.把時控開關和時間繼電器接上（根據圖中所示時間繼電器底座進行接線）。把時控開關的零線接在7號上，火線接在2號上。

3.把2號的火線連接到8號上面。

4.把7號接線端子連接在電鈴的零線上，把5號接線端子接在電鈴的火線上。

5.把時間繼電器插到底座上面。閉合空氣開關，打開藍牙時控開關的控制小程序，點擊開機，看電鈴是否正常工作。

提示：時控開關通電，電鈴延時啟動的時間，可根據時間繼電器進行調整。
